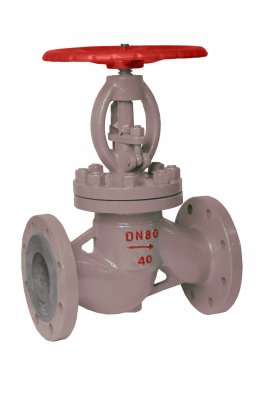

Клапаны запорные
| Номинальные диаметр | DN 15- 200 мм. |
| Номинальное давление | PN 1,6 - 6,3 Мпа |
| Тип присоединения | фланцевое; под приварку; муфтовое, цапковое |
| Тип управления | ручное (маховик); редуктор; привод |
| Материалы корпуса | ссталь/легированная сталь/нержавеющая сталь 20; 20Л; WCB/09Г2С; 20ГЛ; 20Х5МЛ; 20ГМЛ; LCC/12Х18Н9Т; 12Х18Н9ТЛ; 10Х17Н13М2Т; 10Х17Н13М2ТЛ AISI304; AISI316; AISI321 |
| Материалы клина | сталь/легированная сталь/нержавеющая сталь 20; 20Л; WCB/09Г2С; 20ГЛ; 20Х5МЛ; 20ГМЛ; LCC/12Х18Н9Т; 12Х18Н9ТЛ; 10Х17Н13М2Т; 10Х17Н13М2ТЛ AISI304; AISI316; AISI321 |
| Строительные длины | ГОСТ 3326-86 |
| Нормы герметичности затвора | ГОСТ 9544-2015 |
| Задвижки соответствуют требованиям | |
| Гарантийный срок | 1 год |
| Сертификаты/декларации ТР ТС |
Описание
Запорный клапан – один из видов запорной арматуры, в котором воздействие на рабочую среду осуществляется путем перемещения запирающего элемента вдоль оси потока. У клапанов запорных допускается только два рабочих положения: «полностью открыто» и «полностью закрыто».
Одно из распространенных названий запорного клапана – вентиль, употребляемое как в быту, так и некоторыми техническим специалистами, однако по ГОСТ 24856-81 применение термина «вентиль» вместо клапана - не допускается.
| Давление | Маркировка | |||||
| PN 1,6 МПа | 15с65нж | 15с965нж | 15лс65нж | 15лс965нж | 15нж65нж | 15нж965нж |
| PN 2,5 МПа | 15с18нж | 15с918нж | 15лс18нж | 15лс918нж | 15нж18нж | 15нж918нж |
| PN 4,0 МПа | 15с22нж | 15с922нж | 15лс22нж | 15лс922нж | 15нж22нж | 15нж922нж |
| PN 6,3 МПа | 15с27нж | 15с927нж | 15лс27нж | 15лс927нж | 15нж27нж | 15нж927нж |
Рабочая среда и назначение
Назначение: предназначены для установки в качестве запорных устройств на линиях трубопроводов, сосудах, аппаратах и технологических установок на нефтехимических, химических, энергетических, нефтегазоперерабатывающих, добывающих, транспортирующих и других производствах и объектах в условиях умеренного, холодного и тропического климатов по ГОСТ 15150.
Рабочие среды: жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода, пар, а так же другие агрессивные жидкости и газы, неагрессивные к примененным в задвижке клиновой материалам
